概述:
止回閥是用于管路系統介質順流時開啟、逆流時關閉的自動閥門,主要作用是防止介質的倒流、泵及驅動機械反轉,防止水泵及驅動電機突然停止運行時產生的水擊波,減輕對管路系統的破壞。止回閥按關閉件與閥座的相對位移方式可以分為:升降式、旋啟式、碟形、隔膜式和球形止回閥等五大類。對于上述止回閥,大多存在以下缺點:關閉時由于水錘作用產生的“巨響”和振動;由于閥板振動使閥中“關節性零件”軸和軸套之間產生機械摩擦運動,當閥板振動頻率過高時,軸和軸套間會產生機械摩擦運動,閥板移位,密封失效,有時會造成閥板脫落,使系統保護失效;閥內流體流態紊亂,流阻損失大,能源損失嚴重等。為避免和改善以上缺點,球形止回閥以其密封性好、流阻極小等性能優勢,得到了廣泛的應用和推廣,其結構從最初的“單球式”止回閥逐步完善到“獨立多流道多球式”止回閥。
止回閥是流體傳輸最常用的設備種類之一,現有的止回閥存在阻力大、能耗大的問題。降低流阻系數是流體傳輸節能的重要途徑。常見的止回閥包括球形止回閥、對夾式止回閥等。這些止回閥的共同缺點是:在流體正向流動、止回閥打開時,止回閥的某些零部件例如閥瓣或球體等處于流道的中央,存在一定的擋水面積,對流體的流動阻力較大,使出水壓力有所降低,因此浪費能量。
結構和工作原理:

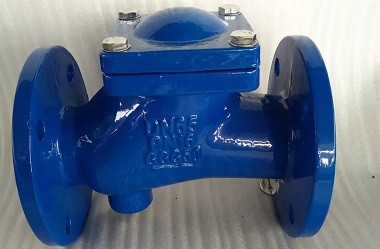

球形止回閥是一種采用多球、多流道、多錐型倒流體結構的止回閥,主要由前后閥體、膠球、錐型體等組成。
其工作原理是:膠球在球罩內作短行程滾動來實現閥門的啟閉。當水泵開動時,水在壓力的作用下沖開膠球,使膠球滾至右側,由后閥體中的錐形體固定其位置,止回閥開啟;泵停后,由于管路系統中的回水壓力,迫使膠球滾至左側前閥體,達到止回閥的關閉。膠球采用空心鋼球,外附彈性很好的橡膠既保證密封,又能保證減小關閥過程中對管道系統的破壞。帶孔的錐型體在閥門打開時對鋼球起固定作用和消除膠球與錐型體接觸面積的壓強,使其接觸為面接觸,減小膠球在閥體內的顫抖引起的水力損失。
